Как 4-канальный блок управления видео для транспортных средств упрощает многокамерные системы для грузовиков

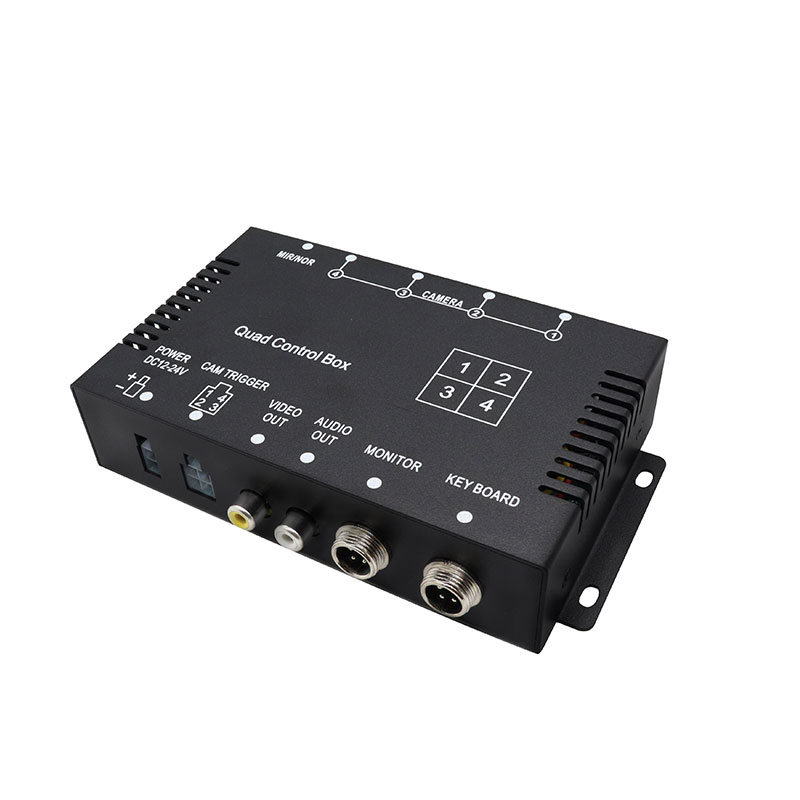

Упрощение многокамерного управления в коммерческих автомобилях. Современным коммерческим автомобилям часто требуется более одной камеры для улучшения обзора вокруг автомобиля. Например, грузовик может одновременно использовать переднюю камеру, камеру заднего вида и боковые камеры. Когда к одному монитору автомобиля подключено несколько камер, необходим надежный метод переключения и управления. The 4-канальный блок управления видеосигналом автомобиля для многокамерного отображения и переключения камерпредназначен для такого типа приложений. Он объединяет четыре входа для камер CVBS в один компактный блок управления видеотранспортным средством, что позволяет установщикам создавать централизованную систему мониторинга с несколькими камерами без использования отдельных контроллеров для каждой камеры.

Один контроллер для четырех камер автомобиля

4-канальный блок управления видеосигналом автомобиля поддерживает до четырех входов камеры CVBS.

Типичная конфигурация камеры автомобиля может включать в себя:

• CAM1 – Камера переднего вида
• CAM2 — камера заднего вида / резервного копирования
• CAM3 — левая боковая камера
• CAM4 — правая боковая камера

Эту конфигурацию можно использовать для грузовых автомобилей, транспортных средств доставки, логистических транспортных средств, автобусов, грузовых автомобилей и других коммерческих автомобилей, где необходимо контролировать несколько зон обзора с одного дисплея. Для производителей и установщиков систем автомобильных камер использование централизованного контроллера автомобильных камер также может упростить интеграцию системы.

Автоматическое переключение камеры при активации триггера

Одной из основных функций этого блока переключения камер является автоматическое переключение камер. Каждую камеру можно активировать отдельно. При активации триггерного сигнала соответствующая камера может автоматически переключиться в полноэкранный режим.

Например:

• Сигнал заднего хода → Камера заднего вида
• Левый поворотник → Левая камера
• Правый поворотник → Правая камера

Это позволяет монитору автомобиля автоматически отображать изображение с камеры, связанное с конкретными условиями движения, вместо того, чтобы требовать от водителя ручного переключения между каналами камеры. Система также позволяет настроить CAM1, CAM2, CAM3 или CAM4 в качестве приоритета отображения при получении нескольких сигналов запуска.

Подходит для существующих систем автомобильных камер CVBS.

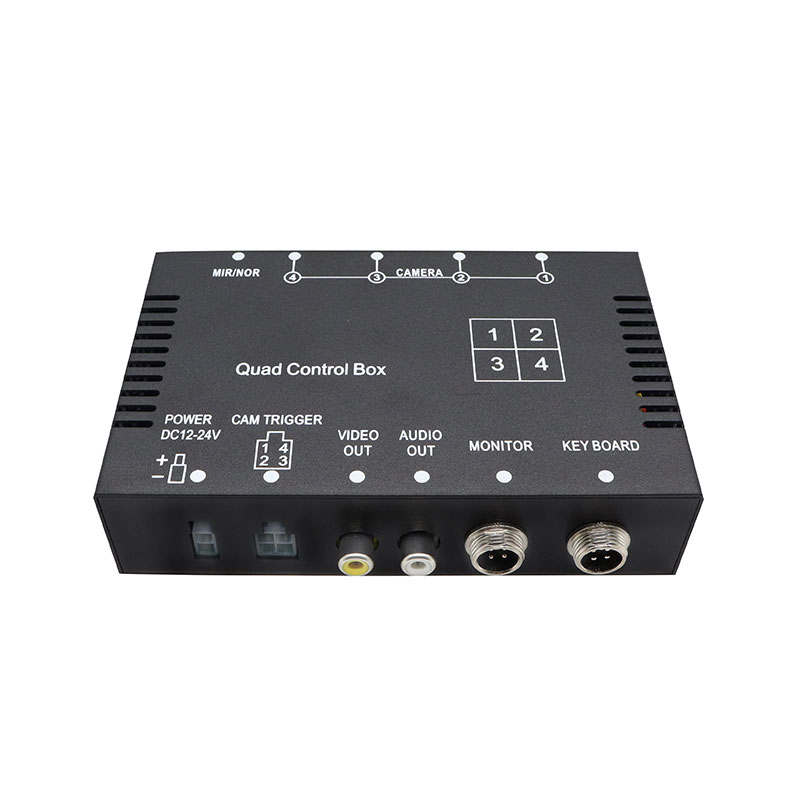

Для клиентов, работающих с обычными аналоговыми автомобильными камерами, не всегда требуется замена всей системы камер. Этот видеоконтроллер CVBS рассчитан на четыре входа для камер CVBS и может быть интегрирован с совместимыми автомобильными мониторами. Видеовыход доступен через RCA или авиационный разъем 4P, что обеспечивает гибкость для различных конфигураций проводки автомобиля. Контроллер поддерживает видеоформаты PAL и NTSC и обеспечивает выходное напряжение 12 В для камер и ЖК-мониторов. Это делает продукт подходящим для системных интеграторов, которым нужен компактный автомобильный видеокоммутатор для коммерческого транспорта.

Гибкие настройки изображения для разных положений камеры

Различные положения установки камеры могут потребовать различной ориентации изображения. Контроллер 4CH поддерживает независимые настройки нормального или зеркального изображения для каждого канала камеры. Таким образом, установщики могут настроить переднюю, заднюю, левую и правую камеры в соответствии с их фактическим положением установки. После отмены триггерного сигнала изображение может оставаться на дисплее в течение примерно двух секунд, прежде чем вернуться в предыдущее состояние отображения. Это обеспечивает более контролируемое переключение систем камер транспортных средств.

Применение 4-канального контроллера автомобильной камеры

4-канальный блок управления транспортным средством для отображения нескольких камер и переключения камер может быть интегрирован в различные приложения мобильного видеомониторинга, в том числе:

• Системы камер для грузовиков
• Мониторинг коммерческого транспорта
• Транспортные средства для доставки и логистики
• Системы камер для автобусов
• Строительная техника
• Самосвалы
• Автобетоносмесители
• Экскаваторы
• Колесные погрузчики
• Коммунальные автомобили
• Автомобили специального назначения
• Многокамерные системы заднего вида

Для производителей систем камер автопарка, интеграторов автомобильной электроники и профессиональных установщиков контроллер может служить компонентом централизованного переключения между несколькими камерами CVBS и монитором автомобиля.

Зачем использовать 4-канальный переключатель камеры?

Многокамерная система автомобиля не всегда требует сложной платформы обработки видео. Для приложений, которым в основном требуются входы для нескольких камер, автоматическое переключение камер и централизованное управление дисплеем, выделенный блок переключения 4-канальных камер может стать простым решением. 4-канальный блок управления транспортным средством Carleader для отображения нескольких камер и переключения камер сочетает в себе четырехканальный вход камеры CVBS, индивидуальное управление триггером, автоматическое полноэкранное переключение, настраиваемый приоритет камеры и независимые настройки зеркал в одном компактном блоке. Для производителей, дистрибьюторов и установщиков автомобильных камер, которым нужен 4-канальный видеоконтроллер для транспортных средств, видеоконтроллер CVBS, автомобильный видеокоммутатор или распределительный блок камеры, этот тип контроллера может быть интегрирован в различные проекты мониторинга коммерческого транспорта. Carleader поставляет контроллеры автомобильных камер и компоненты видеомониторинга для коммерческого транспорта. OEM и индивидуальные требования могут быть обсуждены в соответствии со спецификациями проекта.
