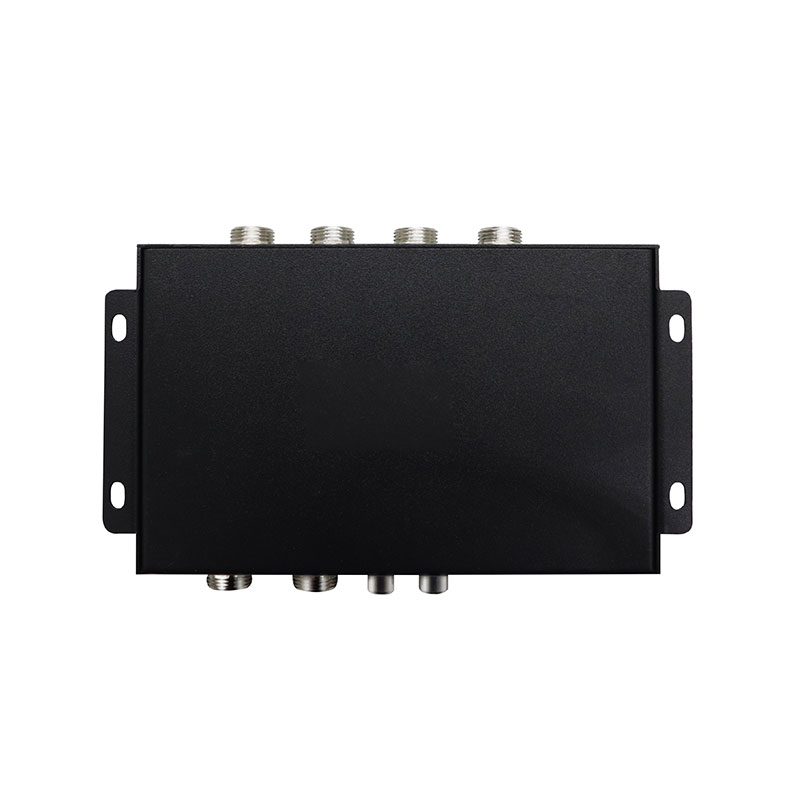

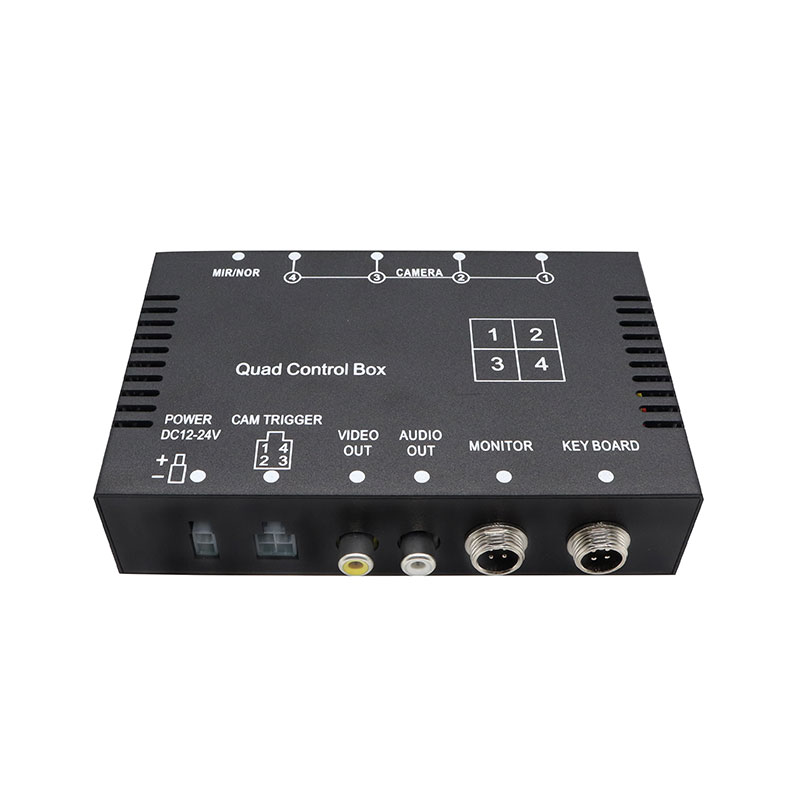

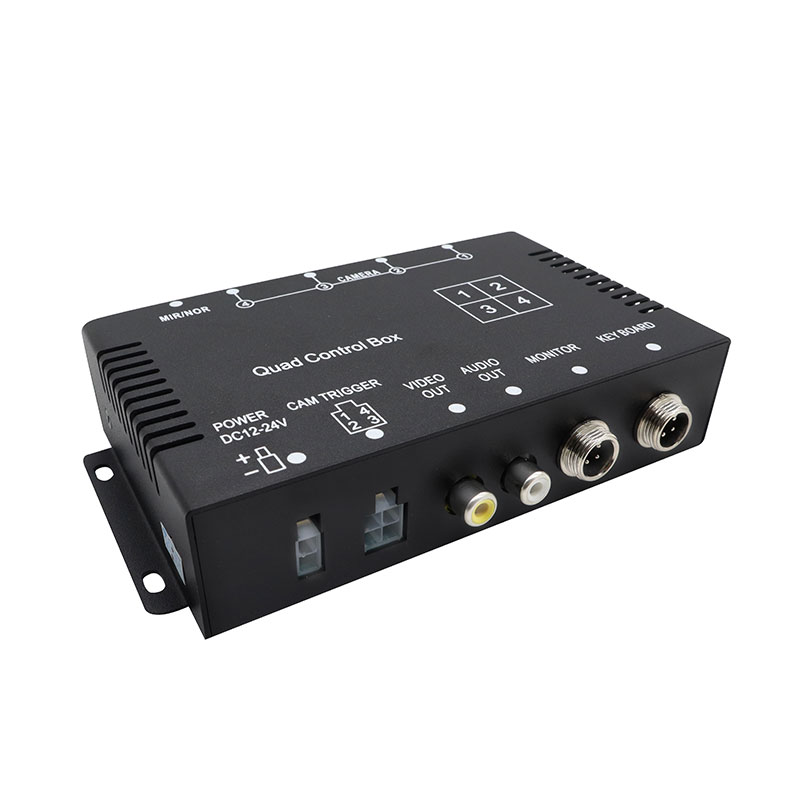

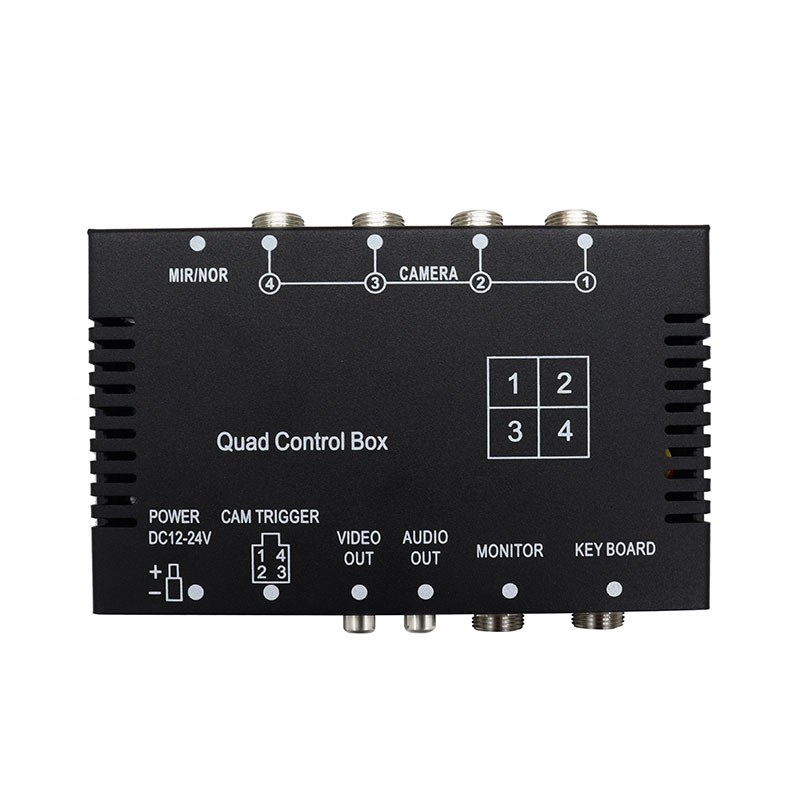

4-канальный блок управления видеосигналом автомобиля для многокамерного отображения и переключения камер

Вместо прямого подключения нескольких камер к отдельным устройствам управления контроллер обеспечивает 4 входа для камер в одном компактном блоке, что позволяет выбирать и отображать различные изображения с камер на мониторе автомобиля. Система поддерживает четыре автомобильные камеры CVBS и может автоматически разделять или переключать видеоизображение в соответствии с выбранным режимом работы. Каждую камеру можно активировать отдельно, при этом система может автоматически отображать соответствующую камеру в полноэкранном режиме при активации триггерного сигнала.  Каждый канал поддерживает независимые настройки зеркального/нормального изображения, что делает систему подходящей для различных положений установки камеры. После отмены триггерного сигнала система может задержать возврат изображения примерно на 2 секунды, прежде чем вернуться к предыдущему состоянию отображения. Это делает продукт пригодным для переключения камер транспортных средств, систем камер заднего вида, многокамерного мониторинга и видеосистем коммерческого транспорта.

Особенности продукта

1. 4-канальный вход для нескольких камер

Контроллер поддерживает четыре входа для камер CVBS, что позволяет интегрировать несколько камер автомобиля в одну систему видеонаблюдения.

Это может быть связано с:

• Фронтальная камера
• Камера заднего вида
• Левая боковая камера
• Правая боковая камера

Это делает его пригодным для систем мониторинга транспортных средств с 4 камерами.

2. Автоматическое переключение камеры.

При активации триггерного сигнала соответствующая камера может автоматически переключиться в полноэкранный режим.

Эта функция полезна для таких приложений, как:

• Активация камеры заднего вида
• Контроль поворотников
• Активация боковой камеры
• Мониторинг дверей или спецтехники

3. Индивидуальное управление триггером

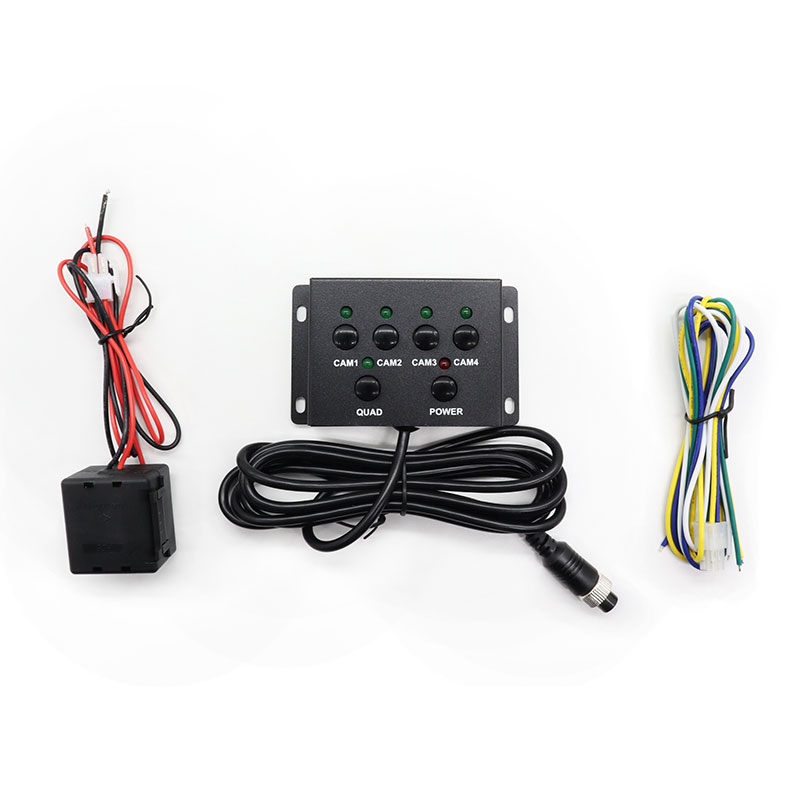

Каждую камеру можно активировать отдельно. Пользователь может выбрать любой из четырех каналов камеры с помощью триггерного провода или вручную, обеспечивая гибкое управление различными конфигурациями автомобиля.

4. Настраиваемый приоритет камеры.

Система поддерживает настройки приоритета отображения для: CAM1/CAM2/CAM3/CAM4. Это позволяет установщику определить, какая камера должна иметь приоритет при получении нескольких сигналов запуска.

5. Несколько вариантов видеоразъема

Видеовыход доступен через: Авиационный разъем RCA/4P. Это обеспечивает гибкость интеграции с различными системами проводки автомобильных мониторов и камер.

Параметры продукта

Тип продукта: D1 4-канальный блок управления видео автомобиля

Вход камеры: 4-канальный ЦВБС

Выбор камеры: Индивидуальный триггер/ручной выбор

Отображать: Полноэкранное автоматическое переключение

Приоритет отображения: CAM1 / CAM2 / CAM3 / CAM4

Настройка изображения: Обычный / Зеркальный

Триггерная функция: Индивидуальный триггер камеры

Задержка возврата триггера: Прибл. 2 секунды

Формат видео: ПАЛ/НТСК

Аудио: Поддерживается аудиовыход

Выходная мощность: 12 В для камер и ЖК-дисплея

Рабочее напряжение: 9–32 В

Защита: Защита от высокого напряжения/низкого напряжения/перегрузки

Разъем видеовыхода: RCA/4P Авиация

Измерение: 155 × 87 × 32 мм

Сценарии применения

1. Система камеры для грузовиков

Контроллер может подключать несколько камер к системе камер грузовика, включая переднюю, заднюю и боковые камеры.

2. Мониторинг коммерческого транспорта

Подходит для систем видеонаблюдения коммерческого транспорта, где к одному дисплею автомобиля необходимо подключить несколько камер.

Приложения могут включать в себя:

• Грузовики для доставки
• Логистические транспортные средства
• Служебные автомобили
• Коммунальные автомобили
• Коммерческие фургоны
• Система камер для автобусов

4-канальный видеоконтроллер можно интегрировать в системы шинных камер для фронтального, заднего и бокового наблюдения.

3. Строительная машина

Подходит для строительных и специальных транспортных средств, требующих обзора с нескольких камер вокруг автомобиля.

Примеры включают в себя:

• Самосвалы
• Автобетоносмесители
• Экскаваторы
• Колесные погрузчики
• Автомобили специального назначения
• Система камеры заднего вида

Контроллер можно использовать в качестве контроллера резервной камеры для автоматического отображения задней камеры при активации обратного триггера.

4. Многокамерная система мониторинга.

Для транспортных средств, которым требуется несколько углов обзора, многокамерный видеоконтроллер обеспечивает централизованное переключение камер и управление дисплеем.

Типичная конфигурация камеры автомобиля

Типичная автомобильная система с 4 камерами:

• CAM1 → Камера переднего вида
• CAM2 → Камера заднего вида / резервного копирования
• CAM3 → Камера левого бокового обзора
• CAM4 → Камера правого бокового обзора

Контроль:

Триггерный провод/ручной выбор

Отображать: Автоматическое полноэкранное переключение

Изображение: Нормальный/зеркальный по выбору

Видео: ЦВБС

Власть: 9–32 В

Часто задаваемые вопросы

В1: Сколько камер может поддерживать этот блок управления видео?

Контроллер поддерживает 4 входа для камер CVBS.

В2: Можно ли запускать каждую камеру отдельно?

Да. Каждая камера может запускаться индивидуально через триггерный провод.

В3: Может ли камера автоматически отображаться в полноэкранном режиме?

Да. При активации соответствующего триггерного сигнала выбранная камера может автоматически переключиться в полноэкранный режим.

В4: Могу ли я выбрать камеру вручную?

Да. С помощью функции управления можно выбрать любой из четырех каналов камеры.

В5: Может ли каждая камера использовать разные настройки зеркала?

Да. Каждый канал поддерживает независимые настройки нормального или зеркального изображения.

В6: Какие транспортные средства могут использовать этот контроллер?

Его можно использовать для грузовых автомобилей, автобусов, коммерческого транспорта, строительной техники, специальных транспортных средств и систем камер для автопарков.

В7: поддерживает ли он автомобили с напряжением 24 В?

Да. Рабочее напряжение составляет 9–32 В, что позволяет использовать его как в транспортных средствах с напряжением 12 В, так и в 24 В.

В8: Поддерживает ли контроллер PAL и NTSC?

Да. Поддерживаются видеоформаты PAL и NTSC.

В9: поддерживает ли он звук?

Да. Контроллер поддерживает аудиовыход.

Вопрос 10. Что происходит после отмены триггера?

После отмены триггера изображение может сохраняться примерно 2 секунды, прежде чем вернуться к предыдущему состоянию отображения.
