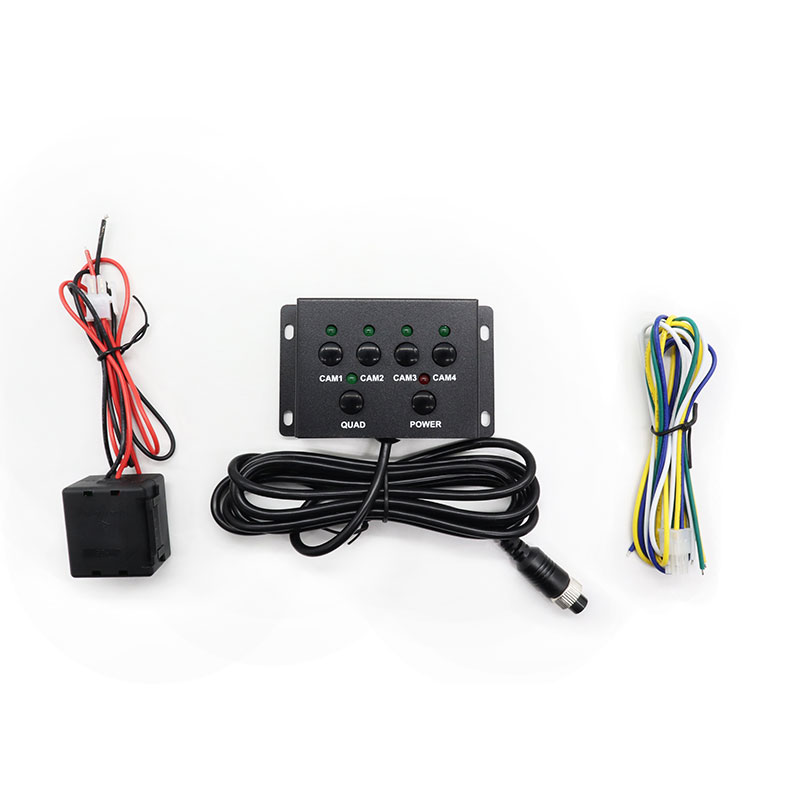

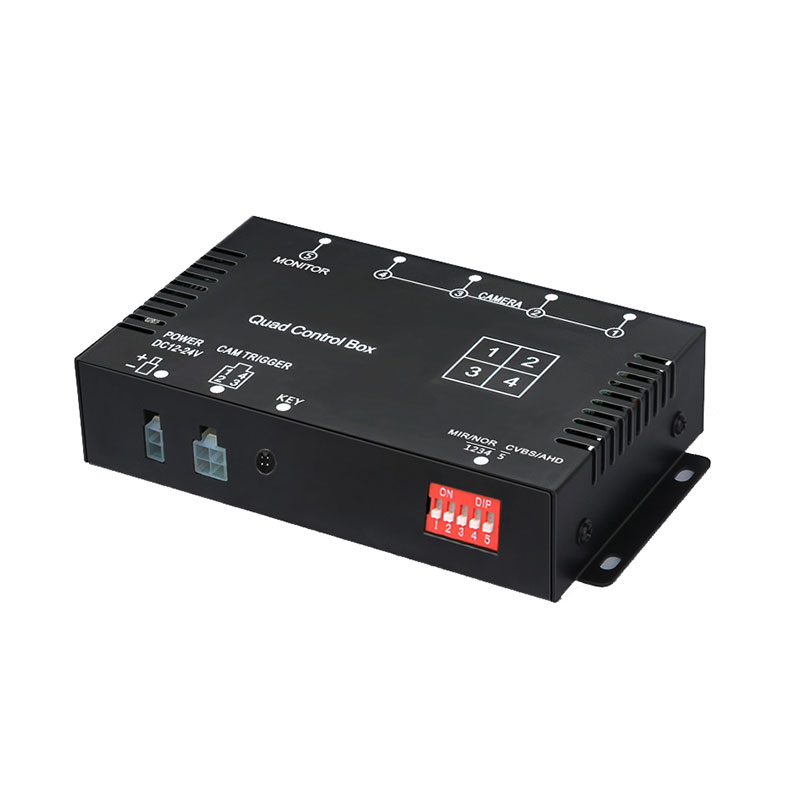

4CH AHD 720P/CVBS автомобильный видеоразветвитель для систем камер грузовиков

Преимущества продукта

1. Один блок управления для четырех камер автомобиля.

Подключите до четырех каналов камер через один компактный блок управления видео. Это упрощает проводку и управление сигналами многокамерных систем автомобиля.

2. Совместимость с камерой AHD + CVBS.

Он может поддерживать ЭХД 720P/ЦВБС. Это делает устройство подходящим для проектов с использованием автомобильных камер разных поколений.

3. Полноэкранное переключение на основе триггера

Каждая камера может иметь индивидуальный триггерный вход. При активации триггерного сигнала соответствующая камера может автоматически взять на себя отображение в полноэкранном режиме. Это полезно для таких приложений, как: Активация камеры заднего вида, Мониторинг боковой камеры, Активация передней камеры и Переключение камеры двери автомобиля или камеры, связанной с поворотом.

4. Гибкий многоэкранный дисплей

При подключении двух или трех камер система может автоматически переключиться в соответствующий режим отображения на 2 или 3 части. Это обеспечивает практичный способ создания различных конфигураций камер без изменения основного блока управления.

5. Независимая настройка зеркального отображения.

Каждый канал камеры можно настроить отдельно как обычное изображение или зеркальное изображение, что позволяет различным положениям камеры использовать соответствующую ориентацию просмотра.

Параметры продукта

Тип продукта: 4-канальный автомобильный видеомультиплексор AHD

Вход камеры: 4 канала AHD 1080P/AHD 720P/CVBS

Разрешение видеовыхода: AHD 720P/CVBS

Каналы камеры: 4CH

Режим отображения: полноэкранный / 2-разделенный / 3-разделенный / многоэкранный в зависимости от подключенных камер

Триггер камеры: индивидуальный триггер для каждого канала

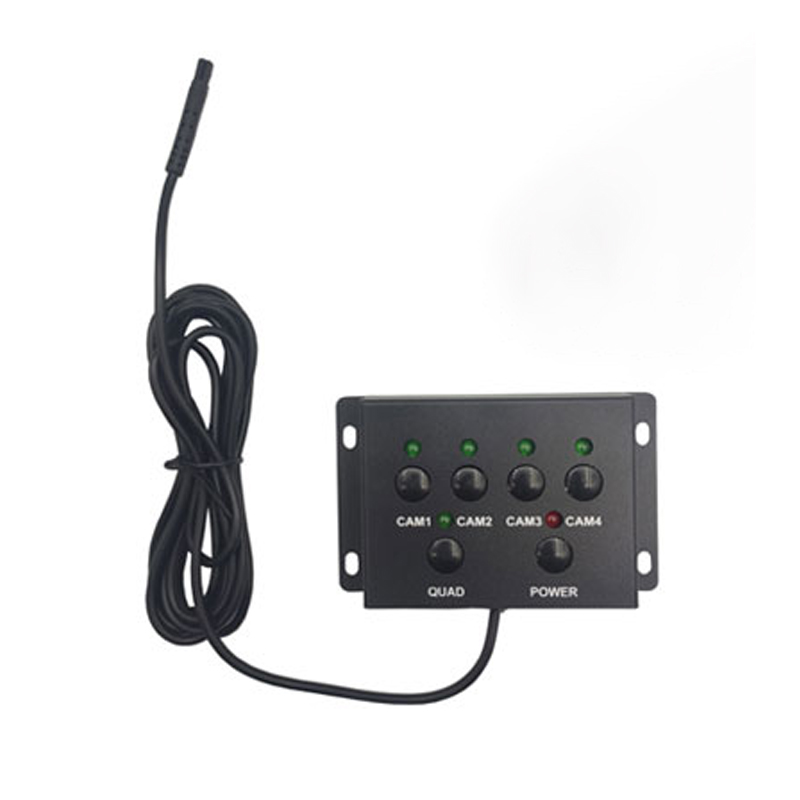

Выбор камеры: триггерный провод/ручной выбор

Отображение триггера: автоматическое полноэкранное отображение

Приоритет отображения: CAM1/CAM2/CAM3/CAM4

Задержка возврата триггера: прибл. 2 секунды

Настройки изображения: Нормальное/Зеркальное, регулируется независимо для каждого канала.

Аудио: поддерживается аудиовыход 720P/CVBS

Выходная мощность: выходная мощность 12 В для камер и ЖК-дисплея

Рабочее напряжение: 9–32 В постоянного тока

Защита: высокое напряжение/низкое напряжение/защита от перегрузки

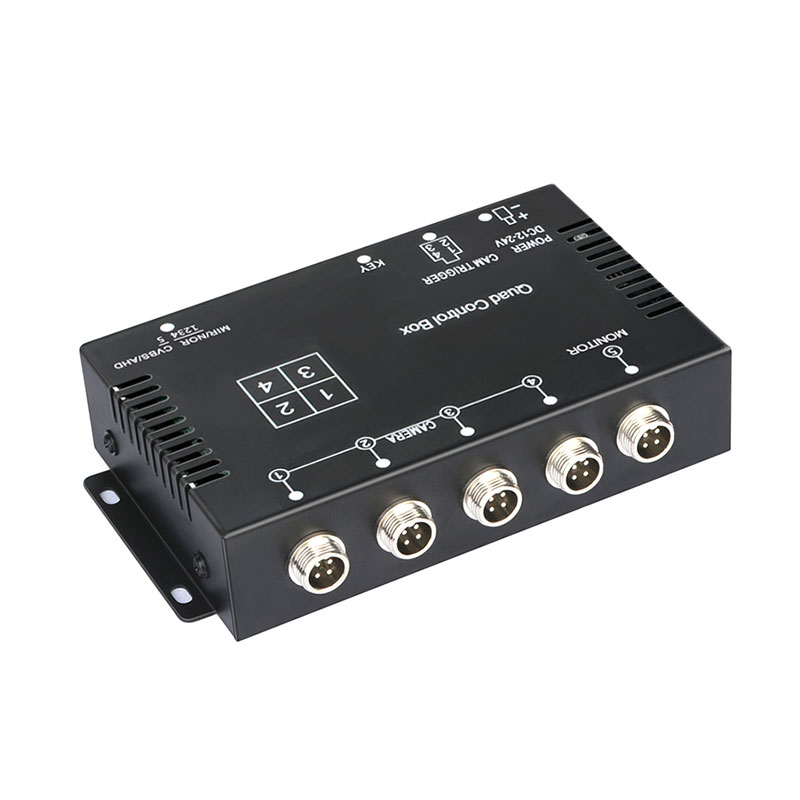

Разъем видеовыхода: RCA/4P Aviation

Видеосистема: PAL/NTSC

Размер: 155×87×32 мм

Типичная конфигурация камеры

4-канальную архитектуру можно использовать для различных компоновок коммерческих автомобилей.

• Грузовик / Прицеп

Передняя камера + задняя камера + левая боковая камера + правая боковая камера

• Автобус

Передняя камера + задняя камера + дверная/боковая камера + дополнительная камера

• Дом на колесах / дом на колесах

Задняя камера + левая боковая камера + правая боковая камера + передняя камера

• Специальный автомобиль

Передний мониторинг + Задний мониторинг + Камера рабочей зоны + Боковая камера

Фактическую конфигурацию камеры можно настроить в соответствии с кузовом автомобиля и требованиями мониторинга.

Управление триггером и отображением

Функция триггера является одной из ключевых особенностей этого автомобильного видеомультиплексора. Каждый из четырех каналов камеры можно активировать отдельно. При получении триггерного сигнала соответствующая камера автоматически переключается на полноэкранный режим в соответствии с заданным приоритетом камеры. После отмены триггерного сигнала изображение отображается примерно 2 секунды, а затем возвращается в предыдущее состояние отображения. Этот тип управления триггером особенно полезен, когда водителю необходимо видеть важное изображение с камеры, чтобы временно отключить обычное отображение нескольких камер.

Зачем использовать видеомультиплексор вместо прямого подключения камер?

Для многокамерной автомобильной системы основной проблемой является не просто количество камер. Системе также необходимо управлять тем, какая камера должна отображаться и когда.

4-канальный автомобильный видеомультиплексор AHD обеспечивает централизованную точку подключения для четырех камер и обеспечивает:

• Вход камеры → Обработка сигнала → Управление триггером → Переключение дисплея → Выход на монитор

Это позволяет производителям транспортных средств, установщикам и поставщикам решений для автопарков создавать более организованную многокамерную систему наблюдения за транспортными средствами.

Часто задаваемые вопросы

В1: Сколько камер может поддерживать блок управления?

Он поддерживает до 4 входов для камер.

В2: поддерживает ли он камеры AHD1080P?

Да. Он поддерживает входы камер AHD 1080P, AHD 720P и CVBS.

В3: Можно ли запускать каждую камеру отдельно?

Да. Каждый канал камеры может запускаться отдельно и автоматически отображаться в полноэкранном режиме.

В4: Могу ли я выбрать камеру вручную?

Да. Любой из четырех каналов камеры можно выбрать вручную.

В5: Могут ли камеры использовать разные настройки зеркала?

Да. Нормальное/зеркальное изображение можно настроить независимо для каждого канала.

В6: Что происходит после исчезновения триггерного сигнала?

После отмены триггера выбранное изображение сохраняется примерно 2 секунды, а затем возвращается к предыдущему состоянию отображения.

В7: Может ли он работать с грузовиком 24 В?

Да. Рабочее напряжение составляет 9–32 В, что подходит для обычных транспортных средств с напряжением 12 В и 24 В.

В8: записывает ли он видео?

Нет. Эта версия представляет собой видеомультиплексор/блок управления, а не видеорегистратор. Он предназначен для коммутации видео и управления дисплеями.
